產品簡介

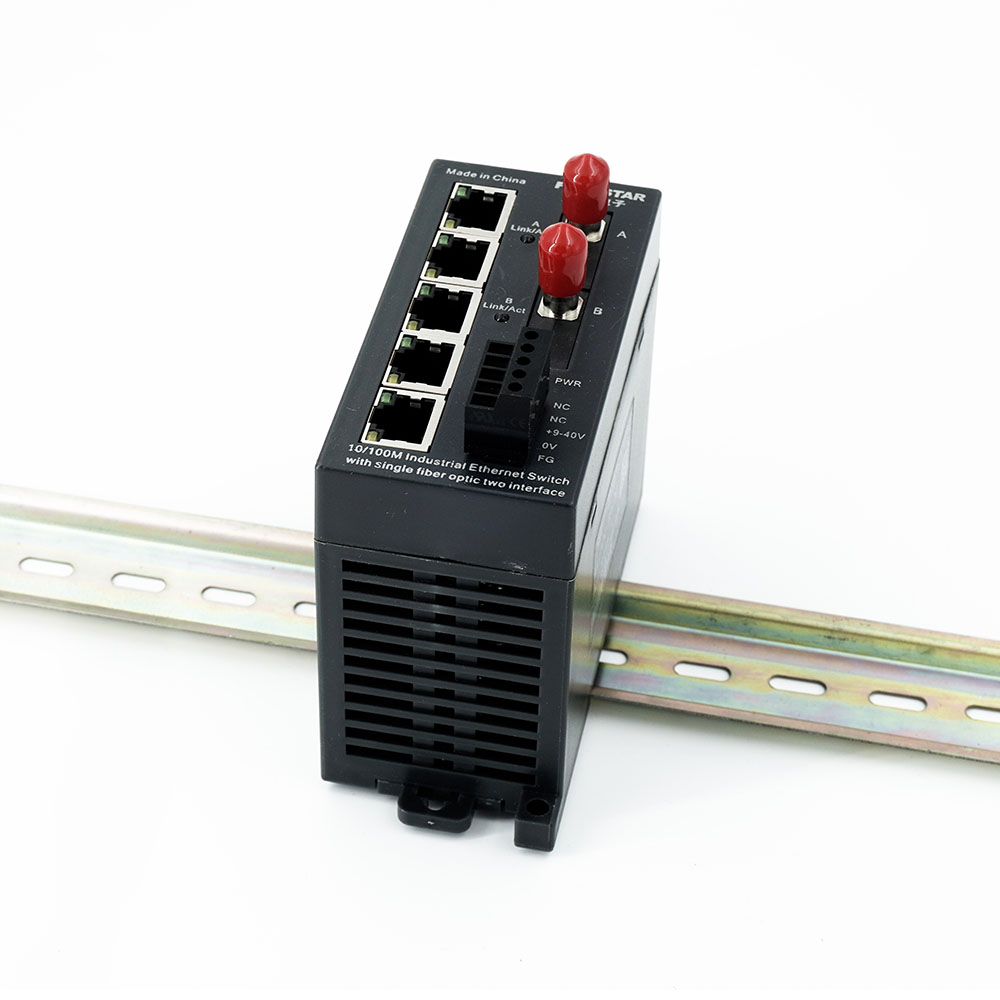

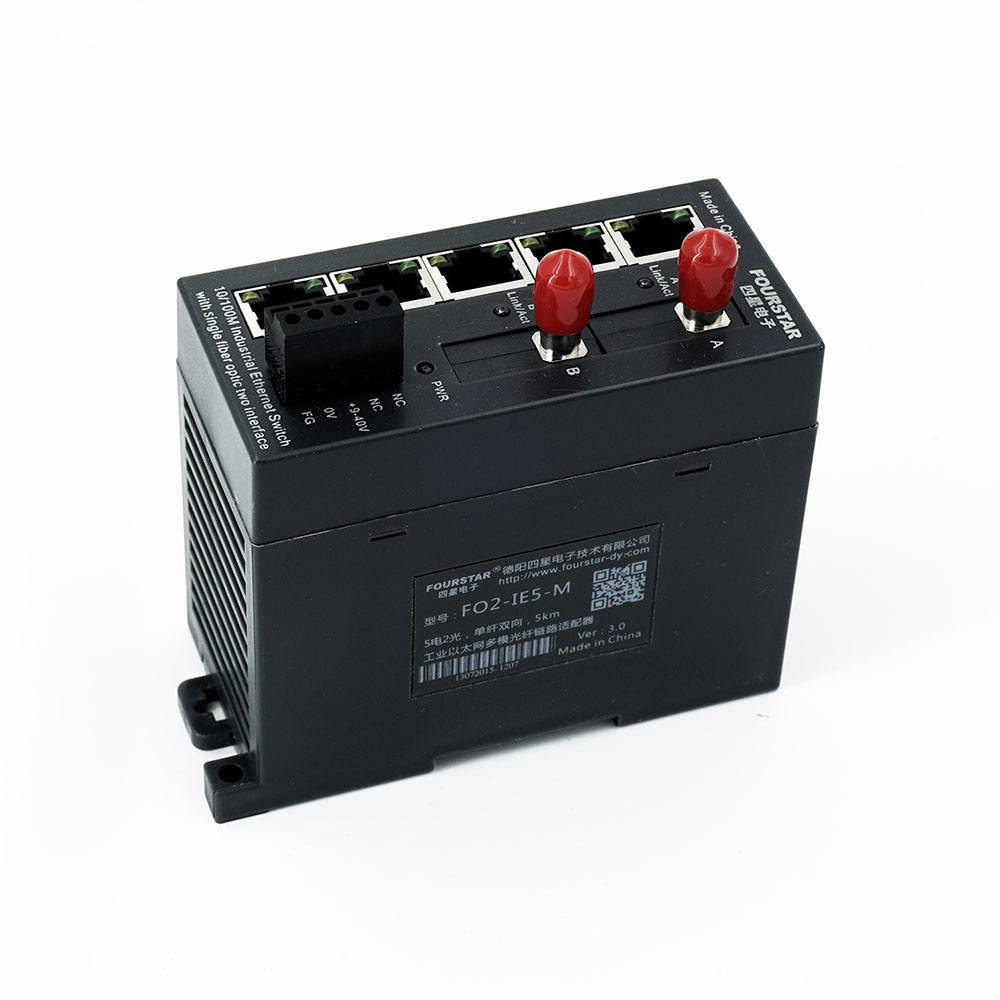

單纖2光5電工業以太網多模光纖鏈路適配器。2對單纖接口和5個RJ45以太網交換機電接口，符合IEEE802.3u，10/100Base-TX和100Base-FX工業以太網標準，網口速率10/100M自適應，光口速率100M，電源端口-網口-光纖端口全部隔離，光纖接頭標配ST接頭，適用光纖：多模62.5/125um、50/125um，最大傳輸距離5km。DIN35mm標準導軌安裝或螺栓固定安裝，-20～+75℃工業級寬溫型。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口，單纖雙向傳輸。 |
光纖類型 | 多模62.5/125um、50/125um。 | |
光纖接口 | 標配ST接頭，可選配SC、FC接頭。 | |
波長 | 1310nm/1550nm。 | |
發射光功率 | -15dBm。 | |
接收光靈敏度 | -34dBm。 | |
傳輸速率 | 100Mbps。 | |
光纖最大傳輸距離 | 5公里。 | |
網口參數 | 接口類型 | 帶LED指示燈的標準RJ45插座。 |
通訊速率 | 10/100Mbps自適應。 | |
電纜最大傳輸距離 | 五類雙絞線（Cat.5）100米。具有MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。 | |
其它 | 具有廣播風暴抑制功能，限制網絡廣播風暴產生的過量報文，有效維護數據正常傳輸。 | |
通訊協議 | 符合IEEE802.3u 10/100Base-TX和100Base-FX工業以太網標準。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗3W。 |
接口隔離 | 電源端口-網口-光口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -20℃～+75℃。 | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高）。 | |
重量 | 200克。 | |
安裝方式 | DIN35mm標準導軌安裝或螺栓固定安裝。 | |
應用拓撲
